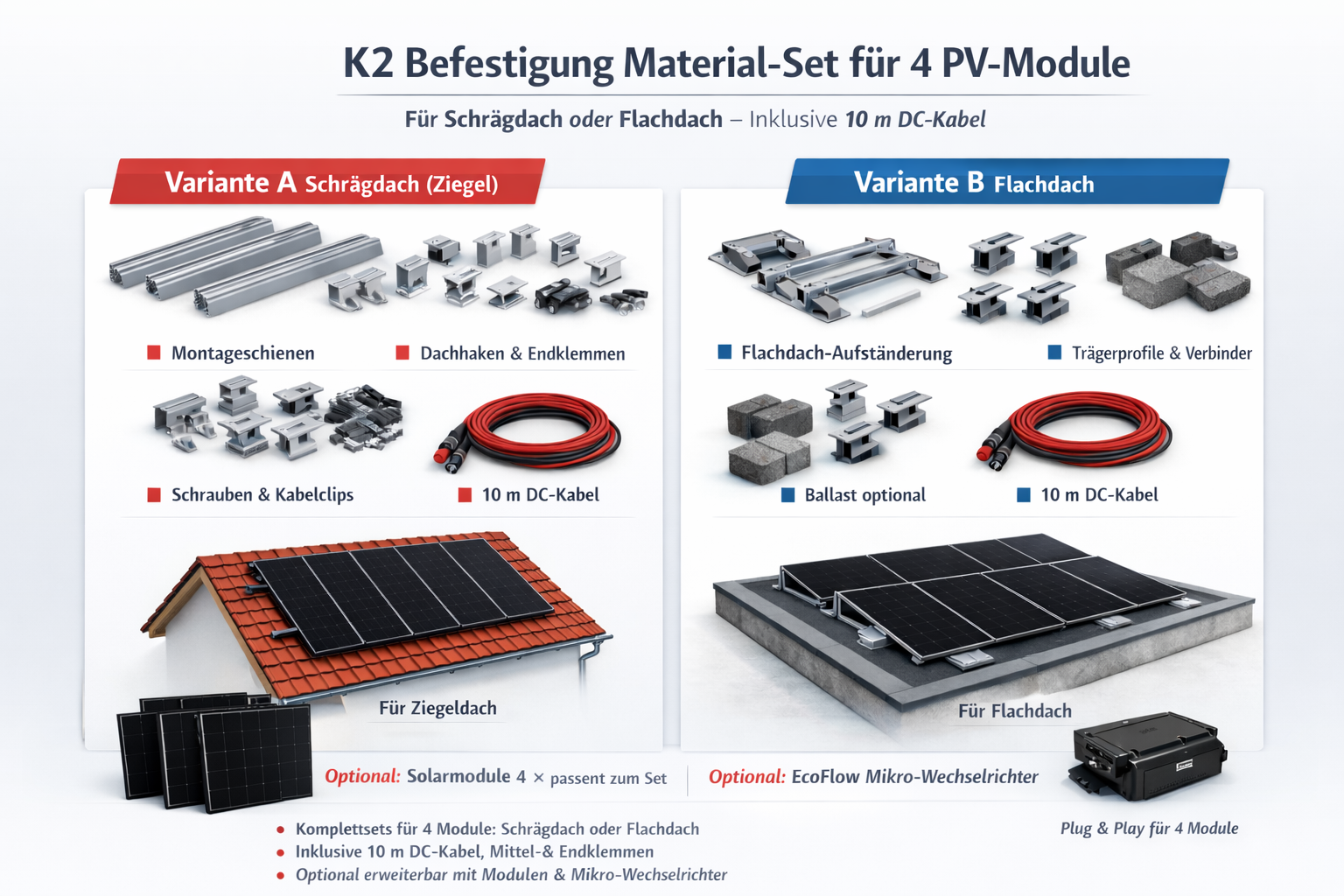

Komplettes K2-Material-Set für die Befestigung von 4 gerahmten PV-Modulen – wahlweise für
Schrägdach (Ziegel) oder Flachdach (ballastiert). Inklusive Modul-Klemmen und
10 m DC-Kabel als Bundle. Ideal als schneller Warenkorb-Start für typische 4er-Modulfelder.

Deine Auswahl

• Variante A: Schrägdach (Ziegel) – Montage mit Dachhaken
• Variante B: Flachdach – Standardannahme: ballastierte, nicht-durchdringende Montage

Highlights (USPs)

• Set ausgelegt für 4 PV-Module (Standard: 1 Reihe / Portrait – abweichende Layouts möglich)
• Modul-Klemmen inklusive (Klemmbereich nach Rahmenhöhe auswählbar: z. B. 30–40 mm)
• K2-Systemlogik: solide, erweiterbare Komponenten (skalierbar auf mehr Module)
• 10 m DC-Kabel im Bundle (Spezifikation als Auswahl/Platzhalter)
• Sauberes Kabelmanagement (Clips/UV-beständige Binder im Set enthalten)
• Optional: Solarmodule passend zum 4er-Set
• Optional: EcoFlow Mikro-Wechselrichter als Add-on (Kompatibilitätscheck erforderlich)
• Projekt-Feinabstimmung über Dachgeometrie, Statik, Wind-/Schneelast (standortabhängig)

---

Lieferumfang

Hinweis: Die Stückliste ist für ein typisches 4er-Modulfeld (Standardannahme: 1 Reihe / Portrait) ausgelegt.
Je nach Dachaufbau/Modulmaß kann eine Anpassung erforderlich sein.

Variante A – Schrägdach (Ziegel) / K2-Montageset für 4 Module

Position	Menge	Komponente (generisch, K2-kompatibel)	Hinweis
Montageschienen	4 Stk.	Alu-Montageschienen (K2-kompatibel)	Standard: 2 Schienenlinien, kommissioniert passend zum 4er-Feld
Schienenverbinder	2–4 Stk.	Schienenstoß-/Verbinder	Abhängig von Schienenlängen/Verschnitt
Dachhaken	10 Stk.	Dachhaken für Ziegeldach	Richtwert – finale Anzahl/Position abhängig von Sparrenlage & Statik
Befestigungssets	10 Sets	Holzschrauben/Schraubensets (Edelstahl)	Zur Dachhakenmontage
Mittelklemmen	6 Stk.	Modulmittelklemmen (Rahmenhöhe wählbar)	4 Module in Reihe: 3 Stöße × 2 Schienenlinien
Endklemmen	4 Stk.	Modulendklemmen (Rahmenhöhe wählbar)	2 Endmodule × 2 Schienenlinien
Kleinteile	1 Set	Nutensteine/Schrauben (systemabhängig)	Passend zu Schienen & Klemmen
Kabelmanagement	10–20 Stk.	Kabelclips / UV-beständige Kabelbinder	Richtwert
DC-Kabel	10 m	PV-DC-Kabel rot/schwarz	[4–6 mm²] / [vorkonfektioniert: ja/nein] / [Stecksystem: z. B. MC4-kompatibel]
Potentialausgleich/Erdung	optional	Erdungsklemmen/PA-Leiter	Als Add-on verfügbar (projektabhängig)

Variante B – Flachdach (ballastiert) / K2-Montageset für 4 Module

Position	Menge	Komponente (generisch, K2-kompatibel)	Hinweis
Basis-Tragelemente	4 Sets	Flachdach-Basis (Dome-ähnliche Systemelemente)	Systemkomponenten je nach Aufbau/Neigungswinkel
Aufständerungselemente	4 Stk.	Aufständerung/„Peak“-Elemente	Für typische Flachdach-Aufständerung
Trägerprofile/Schienen	2–4 Stk.	Trägerprofile (systemabhängig)	Abhängig von Layout/Schienenausführung
Mittelklemmen	6 Stk.	Modulmittelklemmen (Rahmenhöhe wählbar)	4 Module in Reihe: 3 Stöße × 2 Linien
Endklemmen	4 Stk.	Modulendklemmen (Rahmenhöhe wählbar)	2 Endmodule × 2 Linien
Kleinteile	1 Set	Schrauben/Nutensteine/Verbinder	Passend zum System
Kabelmanagement	10–20 Stk.	Kabelclips / UV-beständige Kabelbinder	Richtwert
DC-Kabel	10 m	PV-DC-Kabel rot/schwarz	[4–6 mm²] / [vorkonfektioniert: ja/nein] / [Stecksystem: z. B. MC4-kompatibel]
Ballast/Schutzlage	optional	Ballaststeine / Lastverteilplatten / Schutzmatten	Ballast ist objekt- und standortabhängig (Statik)
Potentialausgleich/Erdung	optional	Erdungsklemmen/PA-Leiter	Als Add-on verfügbar (projektabhängig)

---

Kompatibilität & Voraussetzungen

• Module: Gerahmte PV-Module (Standardmaß-Spanne) – bitte Modulmaß und Rahmenhöhe prüfen.
• Klemmbereich: Auswahl passend zur Rahmenhöhe, z. B. 30–40 mm (als Produktattribut im Shop empfehlenswert).
• Layout: Standardannahme 4 Module in 1 Reihe / Portrait. Bei 2×2 oder Landscape kann sich die Stückliste ändern.
• Schrägdach (Ziegel): Dachhaken-Positionierung abhängig von Sparrenlage; Anzahl abhängig von Statik & Lasten.
• Flachdach: Ballastierung/Neigungswinkel abhängig von Windzone, Gebäudehöhe, Dachrandabständen und Statik.
• DC-Kabel: Querschnitt/Stecksystem passend zu Stringplanung und Wechselrichter/Mikro-WR wählen.

---

Optionen / Add-ons

1) Solarmodule passend zum 4er-Set

• Optional: 4× PV-Module (Leistung/Optik/Abmessungen im Shop wählbar)
• Empfehlung: Rahmenhöhe als Attribut auswählen, damit die passenden Klemmen kommissioniert werden.

2) EcoFlow Mikro-Wechselrichter (passend zu 4 Modulen)

Optionaler Mikro-Wechselrichter als Add-on. Bitte beachte: Ob 4 Module an ein Gerät passen, hängt von der
Anzahl der PV-Eingänge/MPPT sowie von Spannung und Strom der Module (V/I) ab.

• Kompatibilitätscheck im Warenkorb: Modulleistung, Voc/Vmp, Isc/Imp, Verschaltung (z. B. 2 Gruppen) und Eingangslimits prüfen.
• Hinweis: Falls ein Gerät nur 2 PV-Eingänge hat, muss die 4-Modul-Konfiguration entsprechend geplant werden (z. B. 2 Module je Eingang nur, wenn elektrisch zulässig).

---

FAQ

1) Für welche Dachtypen ist das Set geeignet?

Wähle im Shop die passende Variante: Schrägdach (Ziegel) oder Flachdach (ballastiert).

2) Passt das Set zu jedem Modul?

Für gängige gerahmte Module ja – wichtig sind Abmessungen, Rahmenhöhe und das gewünschte Layout.

3) Welche Rahmenhöhe unterstützen die Klemmen?

Standard ist eine Auswahl für häufige Rahmenhöhen (z. B. 30–40 mm). Bitte Rahmenhöhe im Shop auswählen.

4) Wie ist das 10 m DC-Kabel spezifiziert?

Im Shop als Auswahl/Platzhalter: [4–6 mm²], [rot/schwarz], [vorkonfektioniert: ja/nein], [Stecksystem].

5) Brauche ich Erdung / Potentialausgleich?

Das ist projektabhängig. Wir bieten Erdung/PA als Option an, damit du es bei Bedarf direkt mitbestellen kannst.

6) Kann ich direkt Solarmodule & Mikro-Wechselrichter mitbestellen?

Ja – nutze die Add-ons: 4× Solarmodule und optional EcoFlow Mikro-Wechselrichter. Vor Kauf bitte Kompatibilität (Eingänge/MPPT, V/I-Werte) prüfen.
